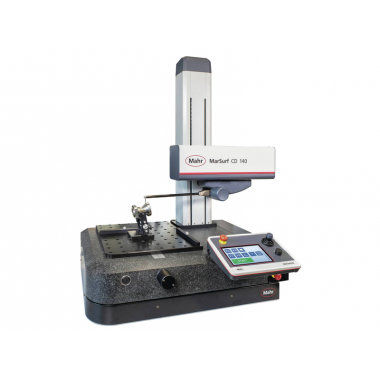

MarSurf CD 140
马尔轮廓仪
将轮廓测量提升至新的层面
自动运行
大测量范围，适合各种应用
自动运行
大测量范围，适合各种应用
所属分类：轮廓仪
关键词：测量仪轮廓测量马尔轮廓仪
MarSurf CD 系列测量站
在轮廓测试领域确立了新的标杆。更短的测量时间、灵活的应用和简单的操作意味着提高您的质量保证效率。
产品特点
提高测量和更换速度
• 高速测轴和测量可缩短测量时间
• Z 轴全 CNC 功能，可自动运行
• 快速更换测头系统。磁性接口，无需工具 – 无需重新校准
• 自动检测测杆，提高测量序列的速度并避免测量错误
用途广泛且灵活
• 工件支板可以固定大工件
• 大测量范围，适合各种应用
– 标准 70 mm，使用超长测杆可高达100 mm
• 支撑板带 50 mm 孔和插入引导挡块，实现非常高的操作灵活性
• 范围广泛的测杆和配件
• 可选粗糙度测量，从 Rz 2 µm 起始
| MarSurf CD 140 | 产品编号 6269000 | |
| 分辨率 | ≤ 6 nm（210 mm 测杆） |
| 扫描长度开始（X 方向) | 0.1 mm |
| 扫描长度末尾（X 方向） | 140 mm |
| 扫描长度 (Lt) | 0.1 - 140 mm |
| 导块偏差 |
0.35 µm / 60 mm 0.40 µm / 140 mm |
| 测量力 (N) | 4 mN 至 30 mN，可通过软件调整 |
| 测量速度 | 0.02 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.02 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.02 - 200 mm/s |
| Positioning speed Z-axis | 0.02 - 50 mm/s |
| Positioning speed Z axis max. | 50 mm/s |
| Positioning speed Z-axis min. | 0.02 mm/s |
| 测头 | 轮廓测头系统 |
| 测杆长度 | 210 mm; 350 mm; 490 mm |
| 重量（毛重） | 200 KG |
| Workpiece weight max. | 90 kg |
| 其他 | manuelle TY |
| 测量范围 mm |
70 mm，测杆长 350 mm ≤ 100 mm，带 490 mm 测杆 |
