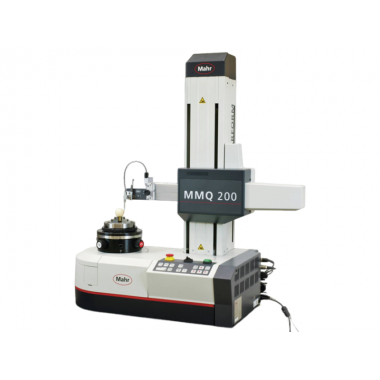

MarForm MMQ 200
马尔圆度仪
全自动测量
电动测头
| MMQ 200 是面向制造车间和检测室的紧凑型形状测量仪。有两个版本：作为带通用测头 T20W 的测量站，和作为带电动测头 T7W 的测量站，后者具有独特的动力驱动。 | |
|
产品信息 MMQ 200 是面向制造车间和检测室的紧凑型形状测量仪。 ·根据 DIN/ISO 1101 去除形位偏差 ·全自动测量序列 ·精密圆度测量轴 (C) ·电动垂直测量轴 (Z) ·电动水平定位轴 (X) ·手动调心调平工作台 ·T20W 手动长度测头或 ·T7W 电动测头 ·人体工学控制面板，也可用于启动所选的测量程序（P1、P2、P3) |
|
T7W 电动测头
结合电动测头 T7W 时，MMQ 200 也可用于粗糙度和导程测量。
因此 MMQ 200 是同类中非常多功能的测量系统，有无与伦比的性价比。
感应式触摸探头T20W的使用非常灵活。由于探头臂可以通过190°的角度移动，以及探头的各种夹紧选项，也可以在难以进入的地方进行测量。为了使探头适应各自的测量任务或工件，您可以轻松地将可互换的探头臂与不同的测量刀片组合在一起。
| MarForm MMQ 200 技术参数 | |
| 形状测量仪 | MMQ 200 Z=250 mm,X=150 mm |
| 圆度测量设备，C-轴 | |
| 圆度偏差(μm+μm/mm测量高度)** | 0.03+0.0006 |
| 圆度偏差(μm+μm/mm测量高度)* | 0.015+0.0003 |
| 轴向跳动偏差(μm+μm/mm测量半径)** | 0.04+0.0006 |
| 轴向跳动偏差(μm+μm/mm测量半径)* | 0.02+0.0003 |
| 调心调平工作台 | |
| 粗调和微调 | 手动 |
| 工作台直径 | 160 mm |
| 工作台承载能力，中心 | 200 N |
| 旋转速度(50 Hz/60 Hz) | 1-15(1/min) |
| 垂直单元，Z-轴 | |
| 电机驱动，测量行程长度 | 250 mm |
| 直线度偏差/100 mm** | 0.15μm |
| 直线度偏差/测量行程全长** | 0.3 μm |
| 平行度偏差Z/C轴 | 0.5 μm |
| 测量速度 | 0.5-20 mm/s |
| 定位速度 | 0.5-100 mm/s |
| 水平单元，X-轴 | |
| 定位路径，电机驱动 | 150 mm |
| 定位速度 | 0.5-30 mm/s |
| 测量范围 | |
| 测量直径可达 | 210 mm |
| 测量高度可达 | 380 mm |
| 距离C/Z-轴 | 218 mm |
| 尺寸，重量 | |
| 长度 | 803 mm |
| 宽度 | 388 mm |
| 高度 | 883 mm |
| 重量 | 约120 kg |
| 连接数据 | |
| 电压供应 | 100V到240V(50-60 Hz) |
| 功率 | 180 VA |
| 数据连接到PC | USB 2.0 |
| 安装要求 | |
| 环境温度 | 20℃±1K |
| 湿度 | 40%-70% |
