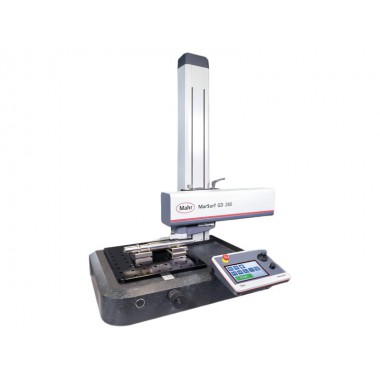

MarSurf GD 280
Mahr接触式粗糙度仪
粗糙度和波纹度
记录时间
及 280 mm 测量路径
记录时间
及 280 mm 测量路径
所属分类：粗糙度仪
关键词：测量仪Mahr 测量仪粗糙度测量仪
MarSurf GD:面向粗糙度和波纹度测量的新型参考测量站
MarSurf GD 系列的 Mahr马尔 测量站设立了新标准。
除了表面粗糙度评定，还可执行轮廓和波纹度评定。
新的 MarSurf GD 系列让制造公司进入新的层面，能够在测量室中或生产环境附近可靠地保障和提升工件的制造质量。
新测量站概念综合了速度、安全性和灵活性。其目标是提高贵公司系统的成本效益。
测量站使用用户友好的 MarWin 软件操作（MarWin EasyRoughness 或 MarWin ProfessionalRoughness）。
产品特点：
提高测量和更换速度
• 高速定位和测量，可缩短测量时间
（≤X 200 mm/s，Z 50 mm/s)
• Z 轴全 CNC 功能，可自动运行
• Z+ 和 Z- 方向的 Z 轴接触和调零
• 磁性底板，无需工具即可快速更换测杆
用途广泛且灵活
• 可方便地从标准切换到垂线测量，无需工具或适配器 - 即使是颠倒测量
• 390 mm x 430 mm 支撑板可固定大工件
• 支撑板带 50 mm 孔和插入引导挡块，实现较高的操作灵活性
• BFW-250 测杆系统的测杆质量可靠且范围广泛
• 广泛的配件可实现较高的灵活性
| MarSurf GD 280 | MarSurf GD 140 | ||||||
| 测臂长度 |
45 mm (x 1) 67.5 mm (x1.5) 90 mm(x2) 112.5 mm(x2.5) 135 mm(x3) |
45 mm(x 1) 67.5 mm(x 1.5) 90 mm(x 2) 112.5 mm(x2.5) 135 mm(x3) |
|||||
| 测量(in X) | up to 280 mm | up to 140 mm | |||||
| 定位速度 | 0.02-200 mm/s (in X) | 0.02-200 mm/s (in X) | |||||
| 测量速度 | Up to 10 mm/s | Up to 10 mm/s | |||||
| 分辨率 |
测量范围1:2 nm 测量范围2:0.2 nm |
测量范围1:2 nm 测量范围2:0.2 nm |
|||||
| 导向误差 |
0.2 μm/60 mm 0.4 μm/140 mm 0.75 μm/280 mm |
0.2 μm/60 mm 0.4 μm/140 mm |
|||||
| 测量范围mm |
500 μm(±250 μm) for 45 mm测臂 1500 μm(±750 μm) for 135 mm测臂 |
500 μm(±250 μm) for 45 mm测臂 1500 μm(±750 μm) for 135 mm测臂 |
|||||
| Machine | ID no. | X-axis 140 mm | X-axis 280 mm | Z-axis 350 mm | Z-axis 600 mm | 角度调整 | |
| MarSurf GD 140 BG 12 | 6269010 | X | X | X | |||
| MarSurf GD 140 BG 22 | 6269011 | X | X | X | |||
| MarSurf GD 280 BG 12 | 6269012 | X | X | X | |||
| MarSurf GD280 BG 22 | 6269013 | X | X | X | |||
